玫德集團擁有全球9大智造基地，20多家全球工廠，銷售遍布全球130多個國家和地區。在能源轉型及清潔供熱的時代背景下，玫德集團不斷致力于"智慧供熱"研究和開發，結合行業先進管理模式，致力于打造完善的智慧供熱一體化解決方案，推動產業轉型升級，助力我國城鎮供熱朝著更加清潔、安全、智慧、高效方向發展，為實現“雙碳目標”落地添磚加瓦。
01智慧供熱解決方案
1.產品定位
智慧供熱是以供熱信息化和產品自動化為基礎，以信息系統與物理系統深度融合為技術路徑，運用物聯網、空間定位、云計算等“互聯網+”技術，感知連接供熱系統“源-網-站-戶”全過程中的各種要素，按需精準調控系統中各層級、各環節對象的一體化解決方案。

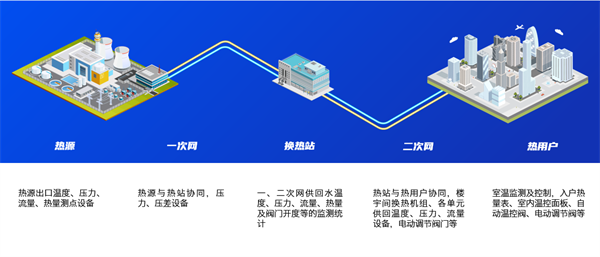

2.邏輯全景圖
打通城市供熱“源-網-站-戶”全流程，實現熱網互聯互感，精確采集供熱系統數據, 通過不同算法組合優化，提升供熱系統監管能力，為統一調控打好基礎，形成全鏈路、軟硬一體化、閉環的智慧供熱整體解決方案。
3.平臺架構圖

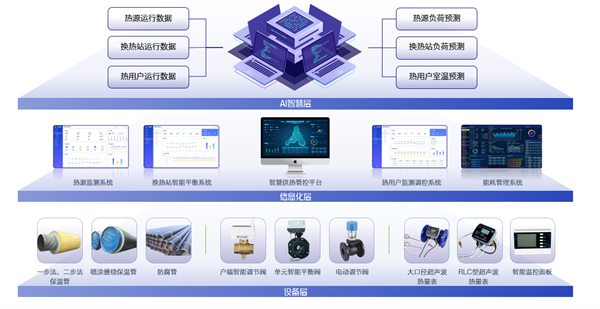

智慧供熱平臺包含三層架構：AI智慧層、信息化層、硬件設備層。
AI智慧層負責對基礎采集數據分布式儲存，利用大數據技術，分層、分維度進行調度，實現調控策略的數據支撐。
信息化層是數據感知采集監測層，包含熱源監測系統、換熱站智能平衡系統、智慧供熱管控平臺、熱用戶監測調控系統，能耗管理系統等。
硬件設備層是利用AI智慧層的數據支撐和模型支撐，實現全網的平衡調控、按需供熱以及設備管理、故障報警、能耗分析、視頻監控等。

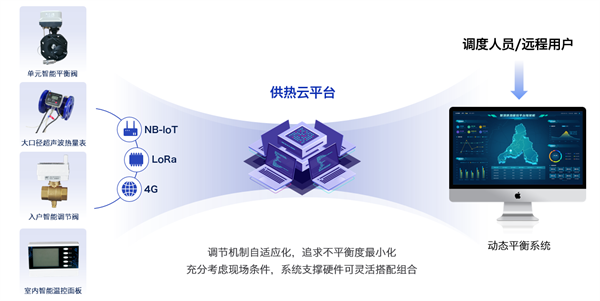

4.戶端智能平衡系統
公司智能平衡閥與樓棟超聲波熱量表等產品可對外組合輸出，組成智能水力平衡裝置。
公司戶端智能平衡方案總體上由架設于軟件平臺上的熱用戶監測調控系統、安裝于樓棟單元熱力入口處的智能水力平衡裝置、安裝于用戶室內的室溫采集器和負責上下位數據傳輸?shù)木W(wǎng)絡設備組成。
公司通過對客戶進行二網智能平衡改造和建設，可以實現居民小區管網二次側水力平衡的自動化調節，釋放現場調節所需的人力、提高運行管理效率與服務水平，實現均衡輸配的低能耗、高質量的供熱模式。
02智慧供熱管控平臺

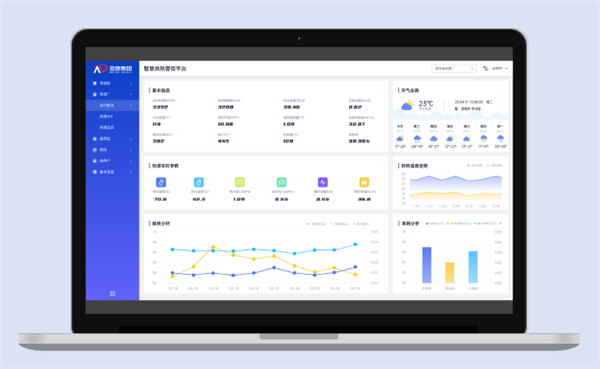

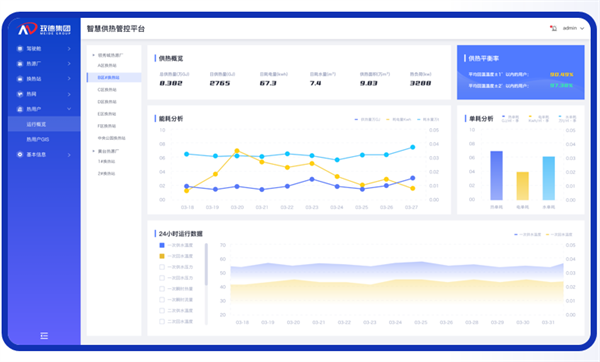

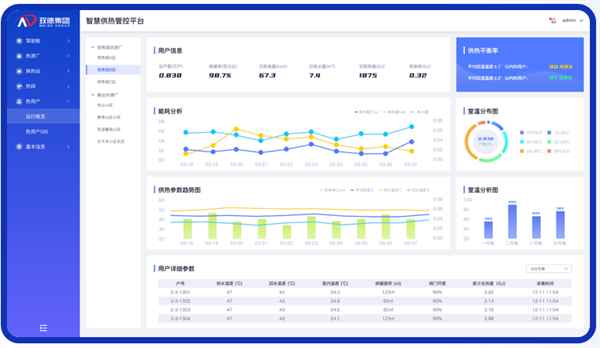

1.可視化大屏

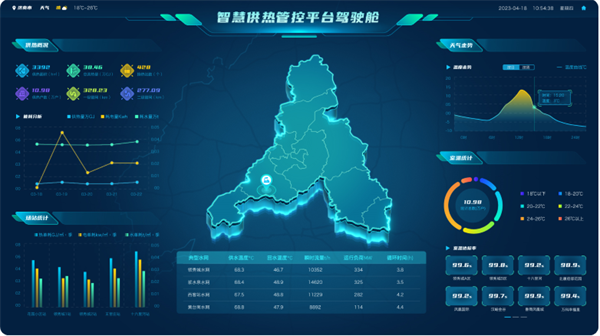

智慧供熱管控平臺針對現有換熱站及熱源系統，具備供熱概覽、全面監控、氣象參數、能耗分析、單耗分析、室溫采集、室溫平衡、室溫達標統計等模塊。
為全網熱量平衡，水力平衡，安全節能運行，提供優質高效服務。
實現多熱源聯網、供熱平衡調控、節能優化運行、安全運行、智能化運行管理的目標。

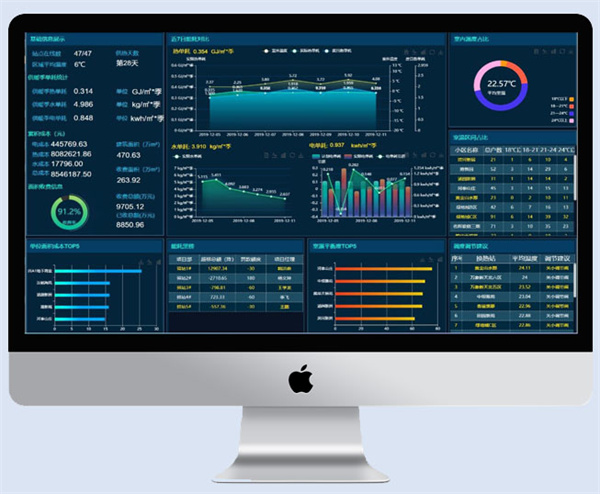

2.熱源監測系統
熱源監測系統是將城市供熱生產監控、調度、數據分析模型統一到一個系統平臺。采用物聯網、大數據、人工智能等技術承擔供熱系統的運行調度指揮任務，實現供熱全過程生產的運行存儲、運行情況可視化展示、天氣走勢、熱源實時參數、供熱溫度走勢、能耗分析、單耗分析、異常數據自動報警、各層級能耗的在線分析及調度分析決策。最終實現自感知、自分析、自優化、自決策的智慧化決策與控制。
3.換熱站智能平衡系統
二網智能平衡方案總體上由二網動態平衡系統、智能水力平衡裝置、用戶室溫采集器和負責上下位數據傳輸?shù)木W(wǎng)絡設備組成。
通過在二網末端部署智能平衡控制系統，實現二網水力平衡和熱力平衡；同時通過集中采集住戶的室溫，結合室外天氣數據及歷史數據，進行智能化運算和分析，實現對換熱站負荷的實時計算與修正，優化熱網的調度，既實現熱網的節能環保運行，又保證對住戶良好的供熱效果。
4.熱用戶監測調控系統
通過智能設備實時監測用戶用熱平衡率，避免出現熱網水力失衡問題，將熱量均衡分配給熱用戶。
通過采集戶端溫控面板及熱量表的數據，系統自動分析供熱狀況，自動控制電動調節閥/流量調節閥的開度，實現項目單元及末端用戶溫度達標，確保供熱節能均衡,達到監測采集、平衡調控于一體的效果。
用戶也可以通過戶用溫控調節面板對戶端調動閥門下單指令，自主控制室內溫度，以適應不同熱用戶個性化需求的目的。

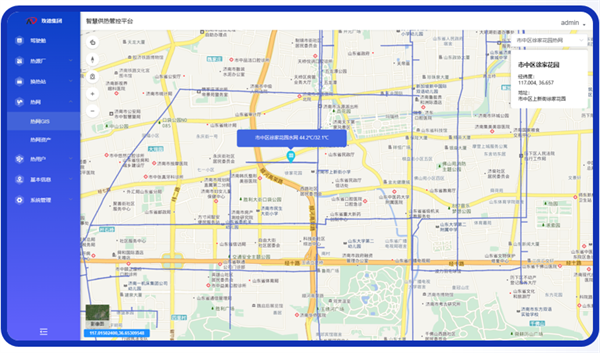

5.供熱模型GIS系統
基于GIS地圖，采用圖形化方式搭建供熱系統模型；模型包含熱源、管網、換熱站、建筑物等，細化到管道、水泵、閥門等；采用云圖、熱力圖等可視化方式展示計算信息，支持分線展現拓?fù)鋱D ；與SCADA、DCS系統接口，跟隨供熱系統運行連續進行實時仿真分析。
6.能耗管理系統
能耗考核計劃制定：結合往年數據，制定各站點本采暖季的能耗考核指標。
能耗實時追蹤：結合往年數據，制定各站點本采暖季的能耗考核指標。
能耗歷史分析：統計分析能耗歷史數據，形成用戶自主配置能耗報表；年、月、日多粒度的能耗排名、能耗成本分析、能耗節超統計。
03智慧供熱硬件設備

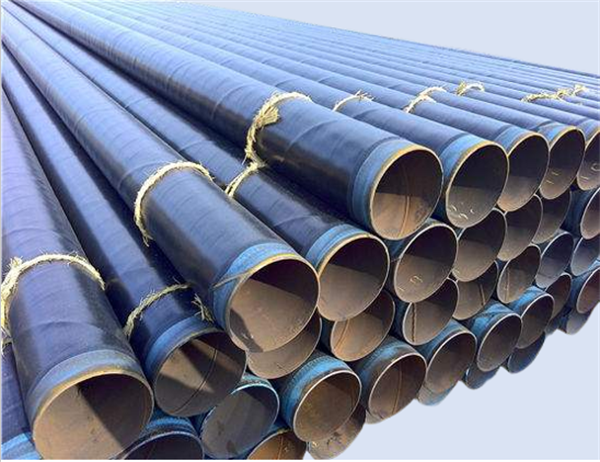

1.防腐管
2018年引進先進防腐生產線，可從事內外環氧管道防腐處理，產品種類齊全，已取得國家市場監督管理總局須發AX級壓力管道元件許可證書和中國工業防腐蝕技術協會會員證書。公司擁有3PE、2PE、2FPE、FBE、內LE防腐鋼管材料。
公司配備紅外測溫儀、電火花檢漏儀、涂層測厚儀、萬能試驗機、熔體流動速率測定儀、耐環境應力開裂儀、壓痕硬度儀、 炭黑含量測試儀、熱老化試驗箱、落錘試驗機、陰極剝離試驗等設備，確保產品質量穩定可靠 。

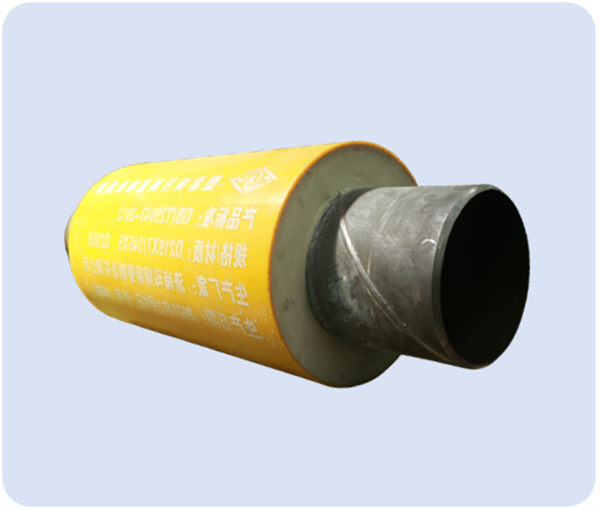

2.一步法、二步法保溫管
用高壓發泡機在鋼管于外護層之間形成的空腔中，一次性注入硬質聚氨酯泡沫塑料原液制成。即俗稱的 “管中管發泡工藝” ，其作用一是防水，二是保溫，三是支撐熱網自重，公司擁有DN40-DN3000多規格產品。 主要應用于供暖管道的外層保溫，其外層為聚乙烯外護管，中間層為聚氦脂發泡層，內層為鋼管。具有良好的防腐。絕緣和機械性能，經久耐磨降低損耗 > 執行GB/T8923.1標淮，地丸除銹等級符合Sa2.5 級。

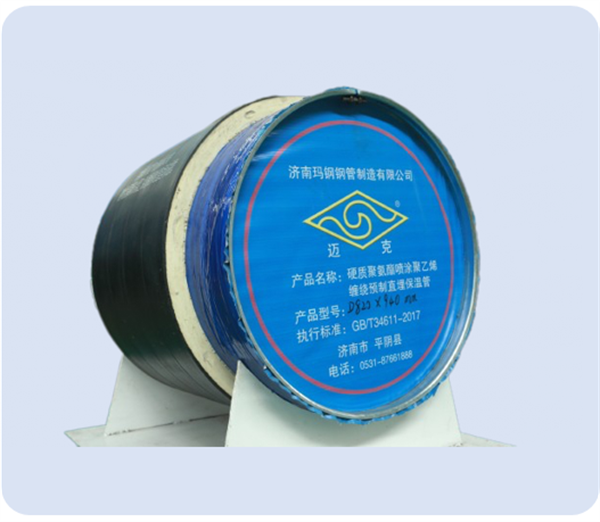

3.噴涂纏繞保溫管
聚氨酯直埋保溫管泡沐具有良好的機械性能和絕熱性能，通常情況下可耐溫130℃通過改性或與其它隔熱材料組合可耐溫180℃。
提高了外護管的力學性能，減少了外護層 HERE。降低了保溫層的吸水率，提高了保溫層的閉孔率。減小了保溫層的軸線偏心距，提高了管道整體保溫層密度的均勻性，提高了保溫層的壓縮強度。
直埋保溫管是一種保溫性能好，加安全可靠，工程造價低的直埋預制保溫管。有效的解決了城鎮集中供熱中130一600℃高溫輸熱用預制直埋保溫管的保溫、滑動潤滑和管端的防水問題，使鋼管使用壽命長達50年。

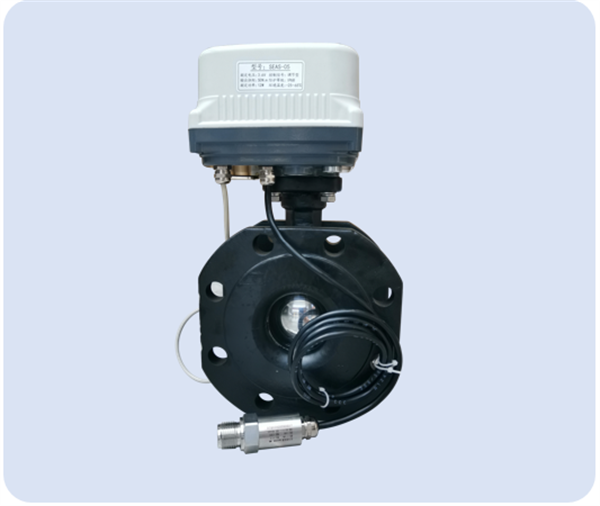

4.單元智能平衡閥
單元智能平衡閥是一款暖通專用閥門，除了具有傳統閥門的所有功能，還賦予了自動感知、自動分析、自動判斷、自動執行的功能，可以無線傳輸、記憶存儲，實現供暖管網的智能溫度測控及調節。公司擁有DN50、DN65、DN80、DN100、DN125多種規格產品。
支持回水溫度法、典型樓溫法等不同調控策略。采用CFD流體仿真技術輔助設計，具備等百分比調節功能，可調比100。閥芯采用高品質不銹鋼材質，大幅提高產品使用壽命。支持無線物聯網通訊(NB-IoT. LoRa)及M-BUS、RS-485等多種通訊方式，上位機系統可隨時采集供回水溫度、壓力(可選)等熱網運行參數，并根據目標溫度，進行快速調控。

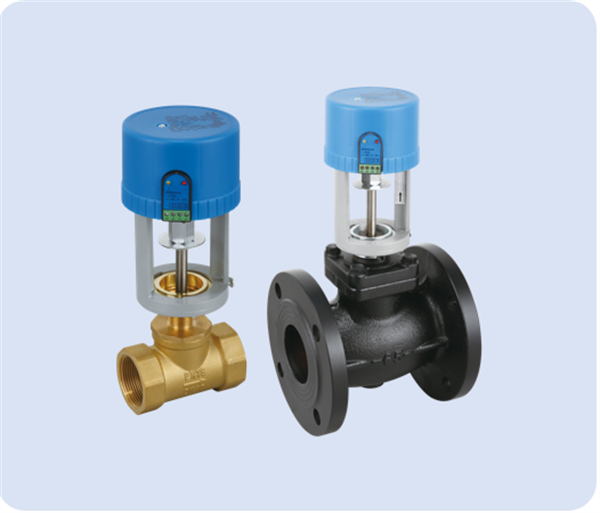

5.VB3100 / 3200 系列電動二通閥/比例積分調節閥
電動二通閥是自動調節控制管道量度的裝置，適用供熱、通風和空調系統中對次序熱水的連續調節制。如：空調通風設備的水路控制，供暖設備的水路控制。公司擁有DN32、DN40、DN50、DN65多種規格產品。
磁離合雙向同步馬達，自動終點限位分離；800N驅動力，直行程，適用于行程為20mm 的調節閥，附加手動操作器，安裝簡單快捷，閥位控制精度高，響應速度快。

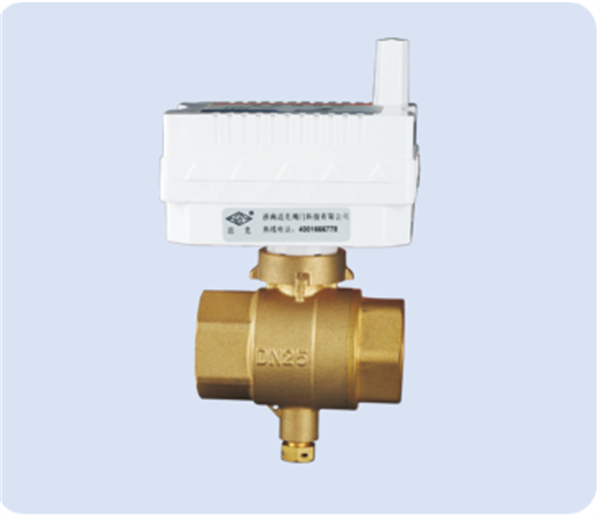

6.戶端智能調節閥
戶用智能調節閥是一款暖通專用戶智能調節閥，該調節閥以控制回水溫度、閥門開度為目標，也可通過內置NB-IoT模塊與智能熱網平衡系統通信，來實現對閥門的調節，達到戶端熱平衡的目的。公司擁有DN20、DN25、DN32、DN40多種規格產品。
電池供電，可外供電。執行器與調節閥一體式安裝，防止用戶私自拆卸；支持遠程開度、回溫調節、溫差調節三種模式，可任意切換；支持多種傳輸模式，可遠程修改采集和上傳周期、服務器IP、支持?jǐn)帱c(diǎn)續傳。通過手機藍牙+紅外模塊可本地進行主動喚醒調試。

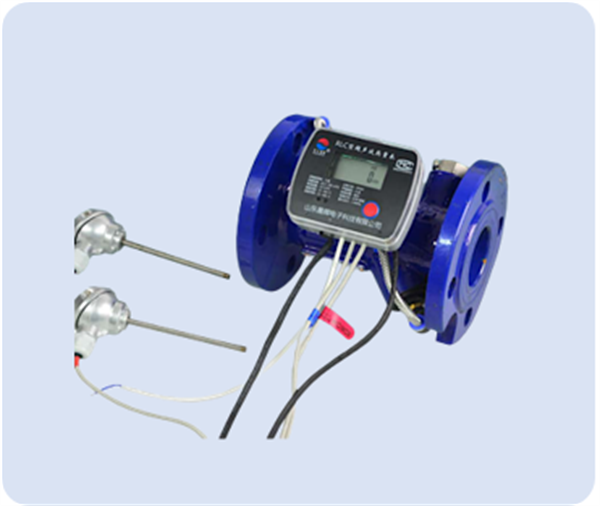

7.大口徑超聲波熱量表
本產品用于測量及顯示以水作為媒介的熱交換系統所釋放或吸收熱量的儀表，適用于城鎮管網自動計量，方便用熱管理。公司擁有DN50-DN200多種規格產品。
超聲波聲道的反射面采用不銹鋼柱設計，無塑料骨架結構，無磨損，增強了計量的穩定度和表計壽命。應用動態流量補償算法，實現流量的精確計量。采用高精度溫度傳感器PT1000電阻，可任選進水或回水管道安裝，任選水平或立式方向安裝，便于施工。

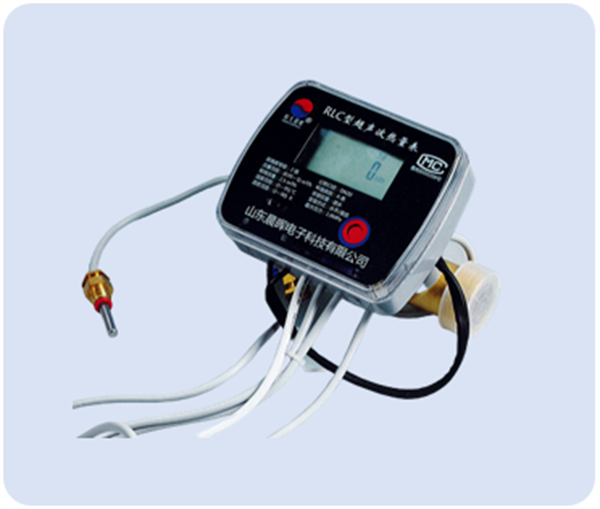

8.戶端超聲波熱量表
本產品用于測量及顯示以水作為媒介的熱交換系統所釋放或吸收熱量的儀表，適用于城鎮管網自動計量，本產品為用戶計量儀表，用于測量及顯示以水表為媒介的熱交換系統所釋放或吸收熱量的儀表，適用于城鎮采暖自動計量。本產品為超聲波式流量計，不限安裝方式。公司擁有DN20、DN25、DN32、DN40多種規格產品。
采用優質換能器和先進的電子測量技術，保證了流量測量的準確度和穩定度。應用態流量補償算法，實現流量的精確計量。采用高精度溫度傳感器P T1000鉑電阻任選進水或回水管道安裝，任選水平或立式方向安裝，便于施工。脈沖、M- BUS和RS485總線輸出接又可實現數據遠傳、集中控制(該功能根據用戶需求定制)。
9.智能溫控面板

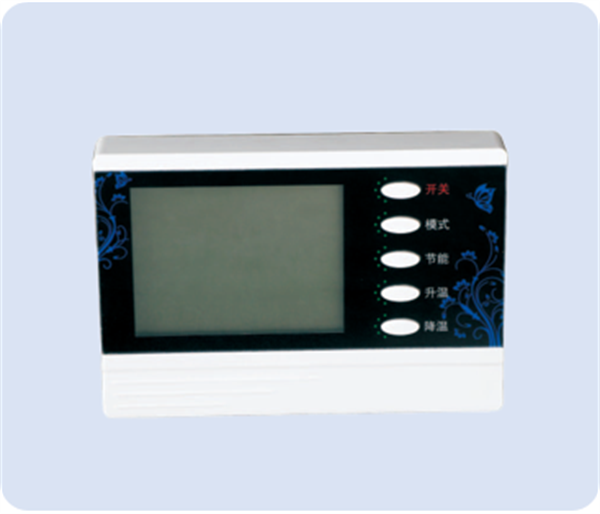

TPC100室內溫控器是一款用于控制和調節室內溫度的產品，該產品和電動執行器配合實現對室溫的控制。室內溫控器與電動閥門執行器配套使用，兩者之間通過470MHZ無線通訊。
采用大尺寸液晶屏，可顯示時間、溫度和閥門狀態。支持周編程和手動溫控兩種模式。與電動執行器雙向通訊，控制閥門開關，將室內溫度維持在設定值。時間目的校時。
